Тактовая сетевая синхронизация
Ввиду постоянного развития цифровых сетей (ЦС) оператора электрической связи и их взаимодействия с сетями связи общего пользования РФ нужно создавать и постоянно совершенствовать системы ТСС (тактовая сетевая синхронизация). Максимальные требования к синхронизации возникают в ситуациях при взаимодействии систем передачи синхронной цифровой иерархии с цифровыми коммутационными системами. За счет ТСС можно устанавливать и поддерживать значение тактовых частот на уровне, близком к нормальному, за счет чего обеспечивается стабильная и качественная связь.
Что такое тактовая сетевая синхронизация
Сеть ТСС – единая для любых ЦС, которые являются частью Взаимоувязанной сети связи РФ. От синхронизационной системы требуется обеспечение синхронной передачи по ЦС сигналов потока Е1, т.е. любых компонентных сигналов, у которых передача происходит на более низких скоростях. Чтобы обеспечить такие условия, на любом узле или станции происходит синхронизация цифровых коммутационных устройств телефонных каналов, аппаратуры PDH образующей каналы, мультиплексоров SDH.
Переносчиками синхронизационной информации в SDH-устройствах выступают линейные сигналы синхронных транспортных модулей определенного уровня, которые не подвергаются согласованию указателей. При этом, в PDH-системах эти функции выполняют сигналы первичного цифрового потока Е1.

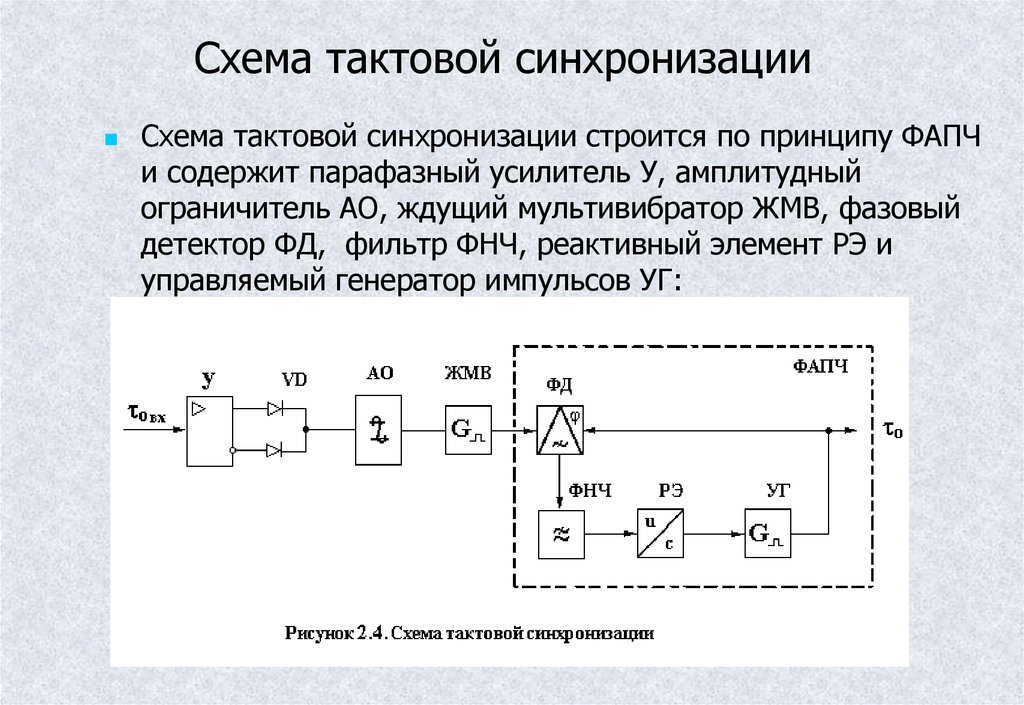

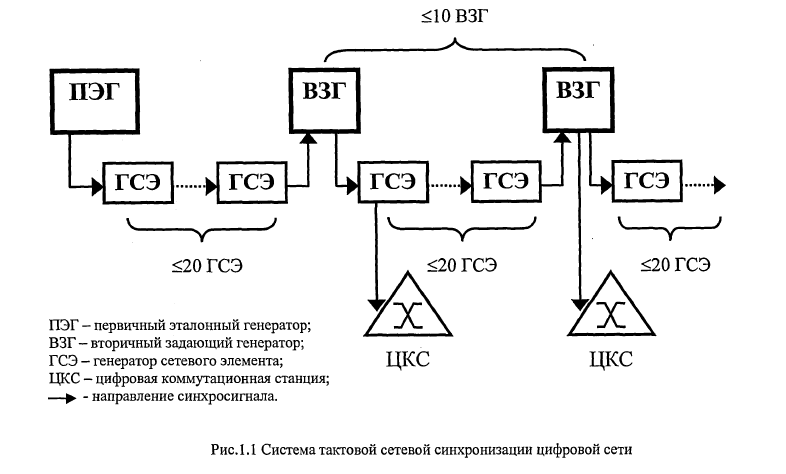

Структура синхронизационной сети
Прежде всего нужно знать, что она является иерархической. На первом уровне находится ПЭГ. Частотные значения синхронизационных сигналов (СС) на выходах ПЭГ для ЦС электрической связи могут иметь отклонения от наминала до 11 отн.ед, при заданном возможном показателе блужданий фазы. Чтобы выполнить требования к качественным значениям СС, источником зачастую является водородный или цезиевый частотный стандарт. Отклонение частотного значения от номинала не должно быть большим нескольких единиц (от 10 до 12).
Чтобы обеспечить надежное формирование СС в составе ПЭГ зачастую есть 3 ПЭИ с вторичным ЗГ, который обеспечивает возможность выбор исправного ПЭИ с необходимыми свойствами, а также способствует формированию нужного количества СС на выходах. Они одно временно являются выходами ПЭГ. Передача СС ПЭГ и ПЭИ происходит по целям синхронизации с ВЗГ, использующихся как фильтры фазовых блужданий с низкими частотами.
Требования к выбору и установке синхронизационного оборудования
На ЦС у которых большая протяженность, а также других ЦС, с учетом решения оператора связи, чтобы сформировать эталонные сигналы нужно установить ПЭИ, либо ПЭГ. Чтобы обеспечить надежную синхронизацию каждого участка ЦС при условии необходимого запаса по качеству СС в последовательных цепочках нужно разместить ВЗГ на каждом основном узле ЦС. В случае со станциями и узлами сети связи, где СС не поступают к другим узлам, можно установить МЗГ вместо ВЗГ. В нем используется восстанавливаемый СС, с помощью которого синхронизируются мультиплексоры СП и оконечная аппаратура.
Чтобы увеличить число СС, с помощью которых происходит синхронизация устройств на стациях сети и узлах, в отдельных случаях для распределения СС устанавливается соответствующее оборудование. При этом, чтобы восстановить качественный СС в потоках Е1 используются ретаймеры.
Система мониторинга и управления системой ТСС (СУ ТСС)
СУ ТСС решает задачи по мониторингу качества распределения СС. С ее помощью осуществляется контроль состояния синхронизационного оборудования, изменение функций устройств в работе, выстраиваются схемы тактовой сетевой синхронизации. При этом, с помощью СУ ТСС невозможно управлять синхронизационными устройствами, которые входят в состав цифровых станций коммутации и мультиплексоров СП СЦИ.
Оператор СУ ТСС видит на экране все специализированные системные элементы. Их состояние определяется по цвету, который указывает на ту или иную неисправность.
