Сервер времени «ССВ-400» / «ССВ-440»
Описание ССВ-400 / ССВ-440
Серверы времени ССВ-400 и ССВ-440 являются многофункциональным устройством и предназначены для формирования сигналов точного времени и частоты. Принимая сигналы со спутников глобальных систем позиционирования GPS и ГЛОНАСС или входных модулей, сервер подстраивает внутренний опорный генератор и с высокой точностью генерирует сигналы частоты и точного времени, синхронизируя параметры на удалённых объектах.
Отличие сервера времени ССВ-400 и ССВ-440 заключается в конструкции корпуса, при этом в обоих случаях применяется единая малогабаритная аппаратно-программная платформа ССВ-4хх (размер 95х102х25 мм), являющаяся собственной разработкой ООО «КОМСЕТ-сервис».
Модификация сервера в корпусе для крепления в 19” телекоммуникационную стойку имеет обозначение ССВ-400. Сервер в корпусе для установки на DIN-рейку или поставка платформы без корпуса (для установки внутри корпуса другого оборудования) обозначается как ССВ-440.
Электропитание устройства осуществляется от источника PoE / DC 48В / DC 24В / DC 12В. Энергопотребление зависит от комплектации и не превышает 10 Вт.
Обслуживание устройства максимально упрощено. Эксплуатационный персонал может получать информацию и управлять устройством посредством программного обеспечения «Система технического обслуживания».
Технические характеристики ССВ-4хх
| Характеристика | Значение |
| Общие | |
| Тип внутреннего генератора | Малогабаритный прецизионный кварцевый генератор |
| Входы внешней синхронизации синхросигнала | ГЛОНАСС, GPS, 1 PPS, 5 МГц, 10 МГц, PTP, Е1/2,048 МГц |
| Входы внешней синхронизации шкалы времени | ГЛОНАСС, GPS, PTP, ToD, SIRF, TimeString |
| Выходы синхронизации | PTP, NTP, SNTP, ESMC, 1 PPS, Е1/2,048 МГц, SIRF, IRIG-B, 5 МГц, 10 МГц, токовая петля, ToD, SIRF, TimeString, NMEA, Text |
| Сетевой интерфейс | 10/100/1000 Base-T |
| Поддерживаемые протоколы | |
| транспортный уровень | TCP, UDP |
| протокол IP | IP v4 IP v6 (опционально) |
| автоматическая конфигурация сети и управление качеством | DHCP (RFC 2131) NetBios Name Servise (NBNS) VLAN QoS |
| протокол PTP (Precision Time Protocol) | PTP v2 (IEEE Std 1588-2008) Профили: G.8265.1 G.8275.1 G.8275.2 IEC/IEEE 61850-9-3-2016 IEEEC 37.238-2017 Custom Cluster GM PTP |
| протокол NTP (Network Time Protocol) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030) |
| Ethernet Synchronization Messaging | SyncE (G.8261) |
| протокол SNMP | SNMPv2c , SNMPv3 |
| протокол RS-232, RS-422/485 | SIRF TOD TimeString NMEA Text |
| Интерфейс IRIG | IRIG standard 200-04 |
| Интерфейс 1PPS (1Гц) | |
| уровень выходного сигнала | 5 В (TTL-совместимый) |
| длительность импульса | 5 мкс (IEEE Std 1344 - 1995) |
| полярность импульса | положительная/отрицательная |
| сопротивление линии | 50 Ом |
| Синхросигналы 5 МГц и 10 МГц | |
| форма сигнала | номинально-прямоугольная |
| уровень выходного сигнала на нагрузке 50 Ом | 1,4 В |
| Синхросигнал 2,048 МГц (G.703/10) | |
| форма сигнала | номинально-прямоугольная |
| уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) | 1,2 В |
| уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) | 1,7 В |
| Синхросигнал 2,048 Мбит/с (G.703/6) | |
| форма сигнала | биполярный |
| уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) | 2,4 В |
| уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) | 2,9 В |
| Метрологические характеристики | |
| пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS | ±100 нс |
| пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме автономного функционирования за сутки | ±20 мкс |
| пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet | ±10 мкс |
| Электропитание | |
| напряжение источника питания (в зависимости от типа исполнения) |
PoE (Power Over Ethernet) ═ 12 В (от 9 до 18) В ═ 24 В (от 18 до 36) В ═ 48 В (от 36 до 72) В |
| Потребляемая мощность | до 10 Вт (в зависимости от комплектации устройства) |
| Габаритные размеры | |
| Без корпуса | 95х102х25 мм (основной блок) |
| В исполнении на DIN рейку | 105×90×60 мм (основной блок), 160×90×60 мм (основной блок + один дополнительный модуль), 55×90×60 мм (каждый дополнительный модуль) |
| В исполнении 1U | 480×263×45 мм |
| Масса | не более 0,1 кг |
| Диапазон рабочих температур | от –40ºC до +70ºC |
| Режим работы | круглосуточный |
| Средний срок службы | не менее 20 лет |

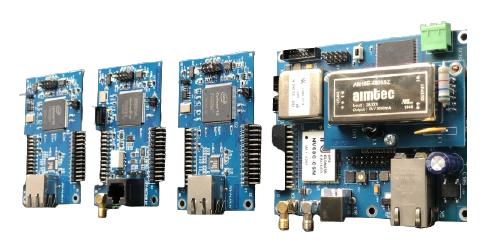

Модульная конструкция
Платформа ССВ-4хх имеет основной блок с входами/выходами синхронизации: PTP server (64 клиента) / PTP client, SyncE, NTP, SNTP, выход TTL (1 PPS, 10 МГц).
Дополнительно могут быть подключены модули расширения с входами/выходами для поддержки протоколов: NMEA, Е1/2,048 МГц, IRIG-B, ToD, SIRF, TimeString, Text, PTP, NTP, SNTP, 1 PPS, 10 МГц.
Модуль «MLANP4xx»
Модуль предназначен для приёма запросов от клиентов и формирования пакета с точным текущим временем согласно протоколам:
- Precision Time Protocol V2 (IEEE Std 1588-2008);
- Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
- Simple Network Time Protocol (RFC 1769, RFC 2030).
Доступные профили PTP:
- профиль G.8275.1;
- профиль G.8275.2;
- IEC/IEEE 61850-9-3-2016;
- IEEEC 37.238-2017;
- Custom.
Подключение к модулю осуществляется при помощи разъема типа RJ-45.
Модуль «MCOMB4xx»
Модуль MCOMB предназначен для приёма/передачи точного текущего времени в указанном формате по интерфейсу RS-232/485, а также приёма и формирования импульса метки времени 1 PPS.
Поддерживаемые протоколы интерфейса RS-232/485: TOD; Sirf, TimeString, NMEA.
Подключение к модулю осуществляется при помощи разъема типа RJ-45 (последовательный порт) и штекера типа SMA-7801A или SMA-7805A(B) (Импульс метки времени).
Модуль «MPPS4хх»
Модуль предназначен для приёма сигнала PPS (1Гц) и формирования сигнала, форма которого задаётся в конфигурации, имеет два идентичных канала, каждый из которых может работать в режиме приёма или передачи.
Подключение к модулю производится при помощи штекера типа SMA-7801A или SMA-7805A(B).
Модуль «MSYNC4хх 120», «MSYNC4хх 75»
Модуль предназначен для приёма и формирования сигналов 2.048 МГц (G.703/10), 2.048 Мбит/с (G.703/6). Модуль имеет 1 канал, который может функционировать в режиме приёма или передачи сигнала.
Подключение к модулю «MSYNC4xx 75» производится при помощи штекера типа SMA-7801A или SMA-7805A(B). Подключение к модулю «MSYNC4xx 120» при помощи штекера типа DB-9F.
Модуль «М10М4xx»
Модуль предназначен для приёма и формирования сигналов 5 МГц или 10 МГц.
Модуль имеет 1 канал, который может функционировать в режиме приёма или передачи сигнала.
Подключение к модулю производится при помощи штекера типа SMA-7801A или SMA-7805A(B).
Модуль «MIRIG4xx»
Модуль MIRIG предназначен для формирования сигнала согласно спецификации протокола IRIG STANDARD 200-04.
Подключение к модулю осуществляется при помощи штекера типа SMA-7801A или SMA-7805A(B).
Модуль «MSF4xx»
Модуль предназначен для разветвления сигналов PPS (1Гц) и 10 МГц генерируемых основным блоком ССВ-4хх. Имеет 2 выхода PPS и 2 выхода 10 МГц. Выходы являются неуправляемыми.
Подключение к модулю производится при помощи штекера типа SMA-7801A или SMA-7805A(B).
