Система мониторинга IP-сетей «StableNet»

«Комсет-Сервис» является партнёром немецкой компании Infosim, которая более десяти лет поставляет на европейский и азиатские рынки решения для мониторинга сетей передачи данных. Вниманию заказчиков предлагается система StableNet, которая позволяет оптимизировать эксплуатационные расходы и повысить доходы от реализации услуг. StableNet обеспечивает мониторинг, управление, оптимизацию информационных сетей. Основными функциями системы являются:

• инвентаризация сетевого оборудования (Inventory);
• уменьшение время реакции на неисправность (Fault Management, Trouble Ticketing);
• измерение параметров работы сети передачи данных (Performance);
• контроль соблюдения соглашений о качестве предоставляемых сервисов (SLA);
• контроль пороговых значений параметров работы сети передачи данных;
• прогнозирование нагрузки.

Архитектура системы мониторинга IP-сетей StableNet

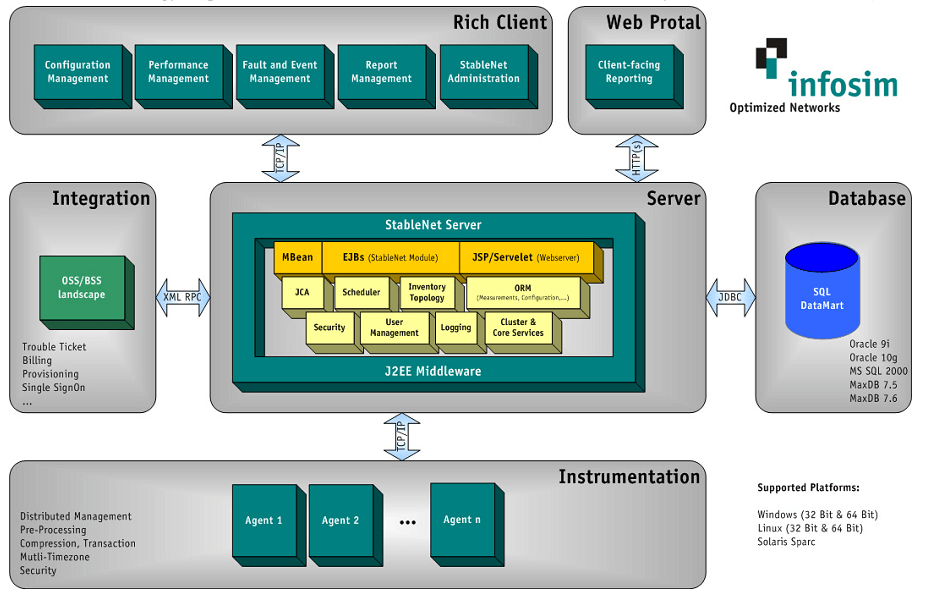

Архитектура системы мониторинга представлена на рисунке.

Архитектура включает в себя программные и аппаратные средства двух следующих уровней:

• уровня сбора информации (агенты),
• уровня центра наблюдения, где информация о состоянии системы сигнализации предоставляется пользователям.

Ядром системы является сервер. Он обеспечивает работу клиентских приложений, принимает информацию о событиях и данные измерений от агентов и передаёт эти данные в БД. Агенты занимаются сбором информации о состоянии элементов сети. Все данные измерений хранятся в центральной базе данных.

• База данных – для хранения данных используется реляционная БД.
• StableNet сервер – ядро системы. Может функционировать как на одном, так и на нескольких аппаратный платформах.
• Агенты – программные зонды, собирающие данные в автономном режиме. Технология использования агентов делает StableNet неограниченно масштабируемым. Расположение агентов вблизи объектов измерений позволяет сократить генерируемый сетевой трафик до минимума.

Организация рабочих мест системы мониторинга StableNet

Доступ к функциональности StableNet может осуществляется двумя путями:

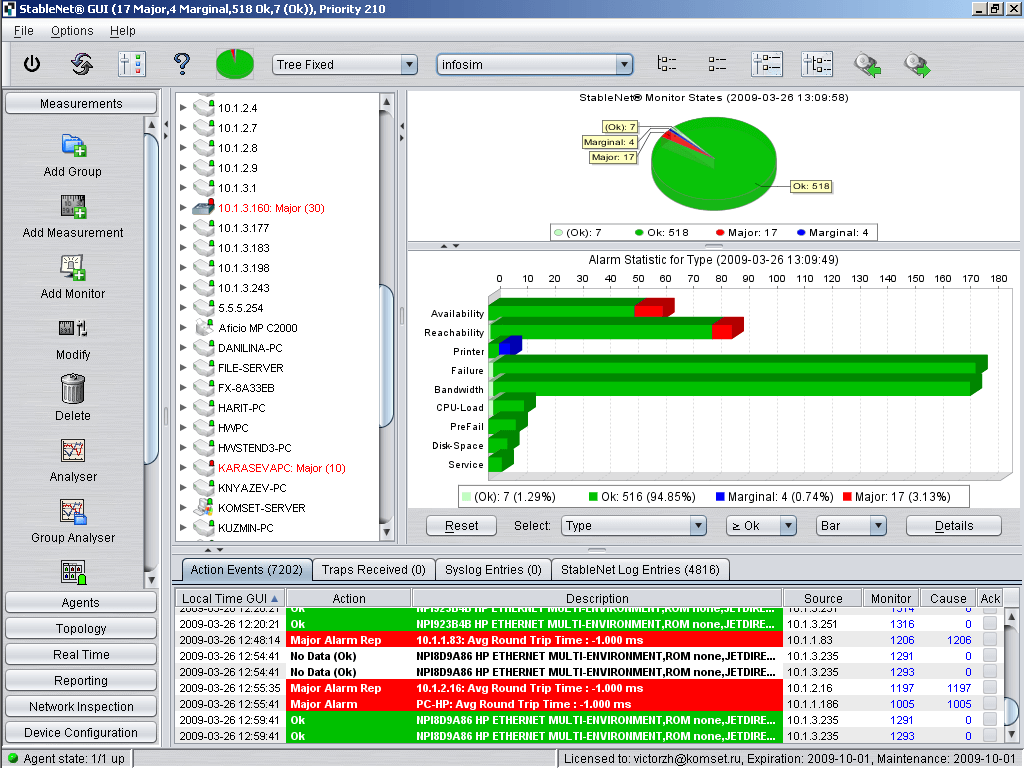

1. Rich Client – многопользовательское GUI-приложение, предоставляет интерфейс для повседневной работы сетевого администратора. С его помощью можно легко и эффективно конфигурировать измерения, генерировать отчёты и отслеживать состояние сети.

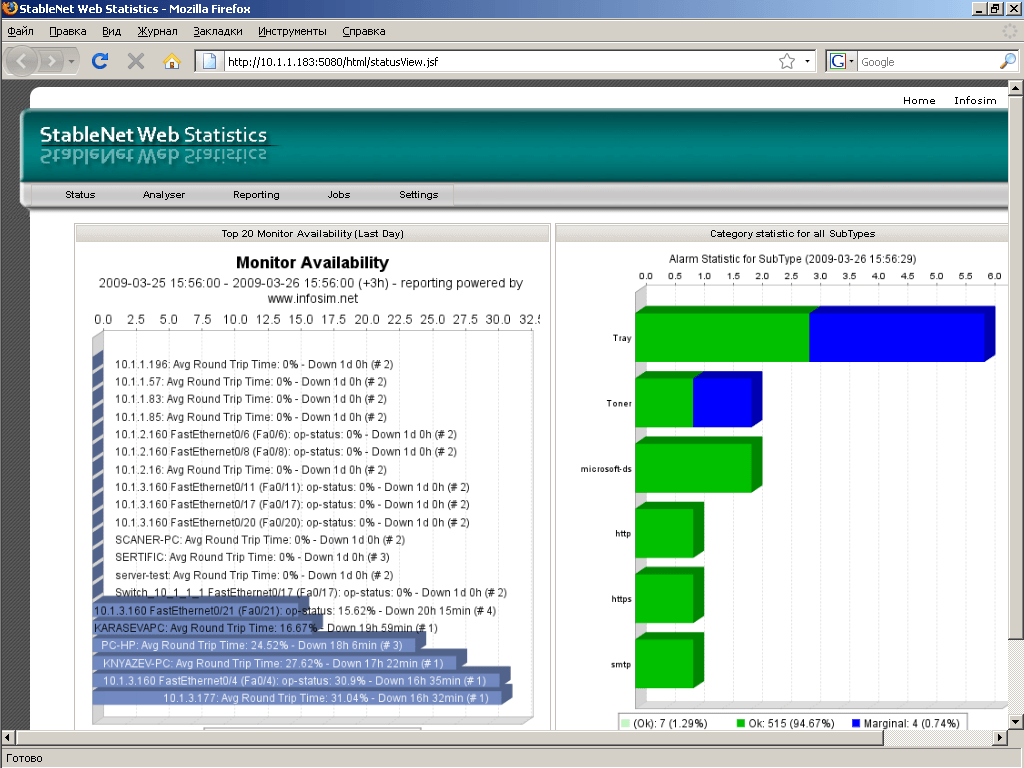

2. Web portal – дополнительное средство для доступа к StableNet. Посредством веб-интерфейса пользователи могут в реальном времени наблюдать результаты измерений.
