Система мониторинга сети ОКС № 7 АПСМ «САТЕЛЛИТ»

АПСМ «Сателлит» – уникальный инструмент в руках операторов

Система мониторинга «Сателлит» прошла испытания в сетях нескольких операторов. При этом в процессе опытной эксплуатации учитывались пожелания пользователей максимально автоматизировать сбор и анализ данных. Был накоплен уникальный опыт по сбору, представлению и анализу собранной информации, воплощённый в различных формах программных приложений.

• Система формирует любые отчёты с показателями качества по предварительно составленному расписанию, сформированному пользователями. Планирование может быть как однократным, так и периодичным (с запуском, например, каждые сутки, неделю, месяц, квартал). При этом надо отметить, что огромная статистическая информация, собранная системой не лежит «мёртвым грузом». Она может быть направлена по электронной почте, представлена на корпоративном портале.
• В системе мониторинга внедрён усовершенствованный механизм отчётов по качеству, заключающийся в выборке параметров из гарантированного интервала наблюдения. Это позволяет достоверно определять параметры QoS – КЭС, КЗО и видеть их в динамике в 15-минутные интервалы времени, максимально приближенному к реальному.
• По просьбе операторов, арендующих каналы, было внедрено приложение «Нагрузка по каналам», позволяющее оптимизировать сеть. В графическом виде операторы могут отслеживать в динамике количество одновременно занятых каналов по маршруту; вероятность одновременно занятых каналов; долю потерь трафика за время наблюдения, при уменьшении количества каналов на маршруте. Операторы могут соотнести потери в доходах при уменьшении трафика и затраты на аренду. В результате выявляется избыток каналов, невыгодный оператору, позволяющий сократить аренду и получить дополнительный доход. С другой стороны, если количество одновременно занятых разговорных каналов постоянно приближено к своему максимуму, то это говорит о постоянной перегрузке, что приводит к потере доходов. Система может сама автоматически отслеживать пороги, а также, при желании, оператор может устанавливать порог на предельное количество каналов.
• Уникальное приложение «Анализ разговорного трафика» позволяет увидеть распределение трафика от входящих номеров (групп абонентов, номеров АТС) по маршрутам назначения. Это особенно актуально для выявления ошибок в маршрутных таблицах, которые могут привести к перегрузкам на сети. Приложение позволяет выделить трафик за любой период времени от разных групп для верификации биллинговых данных при снятии претензий. Операторы также могут на основе полученных данных производить взаиморасчёты за пропущенный трафик.

Архитектура системы мониторинга

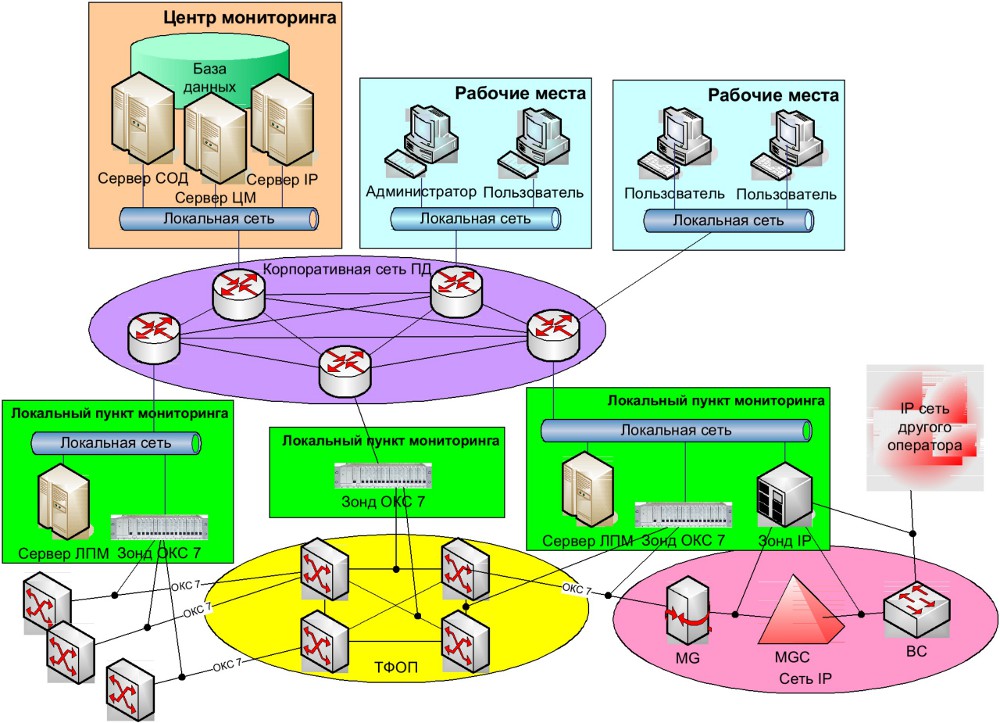

Архитектура системы мониторинга представлена на рисунке.

Архитектура включает в себя программные и аппаратные средства двух следующих уровней:

• уровня объекта, где собирается информация с каналов сигнализации (периферийный модуль);
• уровня центра наблюдения, где информация о состоянии системы сигнализации предоставляется пользователям.

Комплекс центра наблюдения может передавать первичную информацию в другой центр наблюдения, что позволяет строить иерархическую систему мониторинга сети ОКС № 7.

Комплекс объекта (периферийный модуль) устанавливается на объектах связи, где осуществляется маршрутизация каналов ОКС № 7 (в узлах SP и STP) – на АТС, АМТС, УАК, МЦК. Комплекс центра наблюдения устанавливается в помещении объекта связи, откуда осуществляется управление сетью. Подключение осуществляется через сеть, работающую на базе протоколов TCP/IP. Центры наблюдения разных уровней отличаются только настройкой конфигурации наблюдаемой сети на рабочих местах пользователей.

Состав комплекса АПСМ «САТЕЛЛИТ»

Составные части комплекса объекта объединяются локальной сетью Ethernet. Основу системы мониторинга составляет устройство «Зонд», которое подключается параллельно к цифровым трактам Е1, в которых содержатся каналы сигнализации ОКС № 7. Конструкция Зонда блочно-модульная. Каждый блок Зонда представляет металлоконструкцию для установки модулей – плат с полупроводниковыми элементами и соединителями. Зонд монтируется в стандартном 19” шкафу. Максимальная комплектация шкафа предусматривает установку двух блоков Зонда – Зонд 1 и Зонд 2. Возможно расширение обслуживаемой ёмкости цифровых трактов Е1 путём установки дополнительного шкафа, укомплектованного блоками Зонд.

Передаваемые по каналам сигнализации сообщения принимаются Зондом и передаются в сервер локального пункта мониторинга (ЛПМ). На основе полученных данных сервером ЛПМ производится расчёт статистических параметров, формирование записей CDR, TDR и IPDR с последующей передачей информации в сервер центра мониторинга. На сервере ЛПМ осуществляется оперативное хранение сигнальных единиц за период, устанавливаемый при инсталляции сервера. Комплекс объекта и комплекс центра состоят из комплектующих изделий, которые кроме блока «Зонд» являются изделиями широкого применения.

Всё оборудование комплекса объекта размещается в одном шкафу.

Комплекс центра наблюдения включает в себя:

• Сервер базы данных и дисковый массив;
• Сервер доступа;
• Архивный сервер;
• Сервер центра мониторинга;
• Коммутатор Ethernet;
• Рабочие Места Пользователей;
• Рабочее Место Администратора.

Составные части объединяются локальной сетью Ethernet, которая в зависимости от конфигурации может включать в себя один или несколько коммутаторов.

Сервер базы данных и дисковый массив – предназначены для организации центральной базы данных системы мониторинга. В базе данных хранятся статистические параметры и записи CDR, TDR, IPDR, поступающие от серверов ЛПМ. Срок хранения данных определяется на этапе проектирования. Исходя из срока хранения и объёма данных, рассчитывается требуемый объём дисковой памяти.

Сервер доступа – предназначен для работы серверных приложений, обеспечивающих обслуживание базы данных, выполнение пользовательских запросов, приём и запись в базу данных информации от серверов ЛПМ.

Архивный сервер – предназначен для выполнения функций архивации и последующего хранения архивных данных.

Сервер центра мониторинга – предназначен для выполнения задач контроля сети в режиме реального времени, таких как «Карта сети», «Состояние звеньев сигнализации», «Разговорная нагрузка» и т. п.

Коммутатор Ethernet – предназначен для организации внутренней локальной подсети.

Источник бесперебойного электропитания – предназначен для обеспечения надёжного функционирования оборудования при пропаданиях или бросках электропитания.

Рабочие места центра мониторинга – предназначены для организации рабочих мест пользователей и администраторов. Рабочее место включает в себя комплекс программного обеспечения, необходимого для предоставления пользователю запрашиваемой информации.

Конкретная комплектация комплекса осуществляется по индивидуальному проекту.
