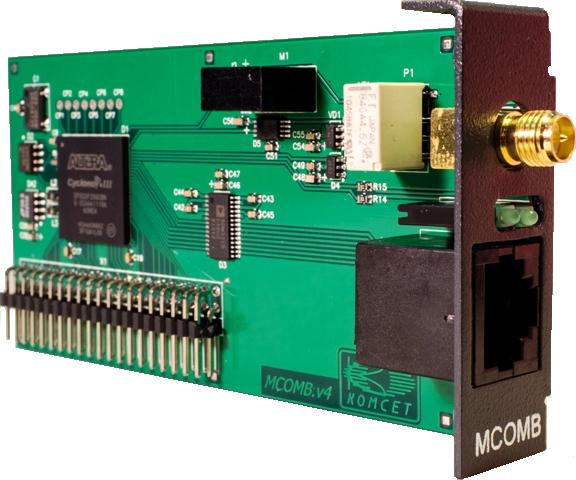

Модуль «MCOMB»
Категория: Модули расширения ССВ-1Г
|
Модуль MCOMB предназначен для приёма/передачи точного текущего времени в указанном формате по интерфейсу RS-232, а так же приёма и формирования импульса метки времени 1 PPS. Поддерживаемые протоколы интерфейса RS-232: TOD; Sirf, TimeString, NMEA, Text. Подключение к модулю осуществляется при помощи разъёма типа RG-45 (последовательный порт) и штекера типа SMA-7801A или SMA-7805A(B) (Импульс метки времени). |
 |
Характеристики выходного (входного) сигнала 1 PPS
| Форма сигнала | Устанавливается программно |
| Уровень сигнала | 5 В (TTL-совместимый) |
| Длительность выходного импульса | 1 до 4500000 мкс, шаг 1 мкс |
| Задержка выходного импульса | 0 до 999990 мкс, шаг 1 мкс |
| Период следования выходных импульсов | 1 до 10800 с, шаг 1 с |
| Полярность сигнала | Положительная/отрицательная |
| Сопротивление линии | 50 Ом |
| Точность формирования периода следования выходных импульсов: в режиме синхронизации, не более в режиме удержания, не более |
±50 нс ±20 мкс |
